Montres Passion

Actualités montres et horlogerie depuis 2010

Cadrans émail grand feu : cadrans émail grand feu exemple

Technique

グラン・フーエナメルダイヤルとは

9 août 2026

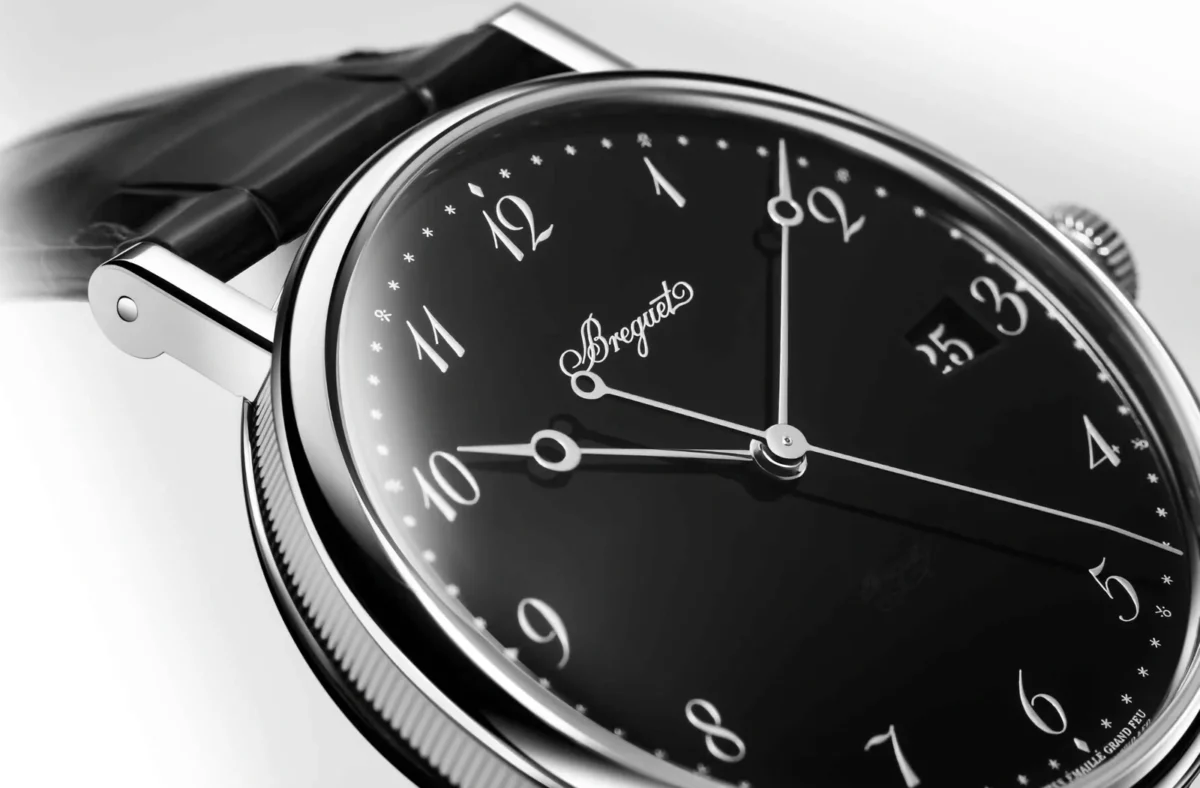

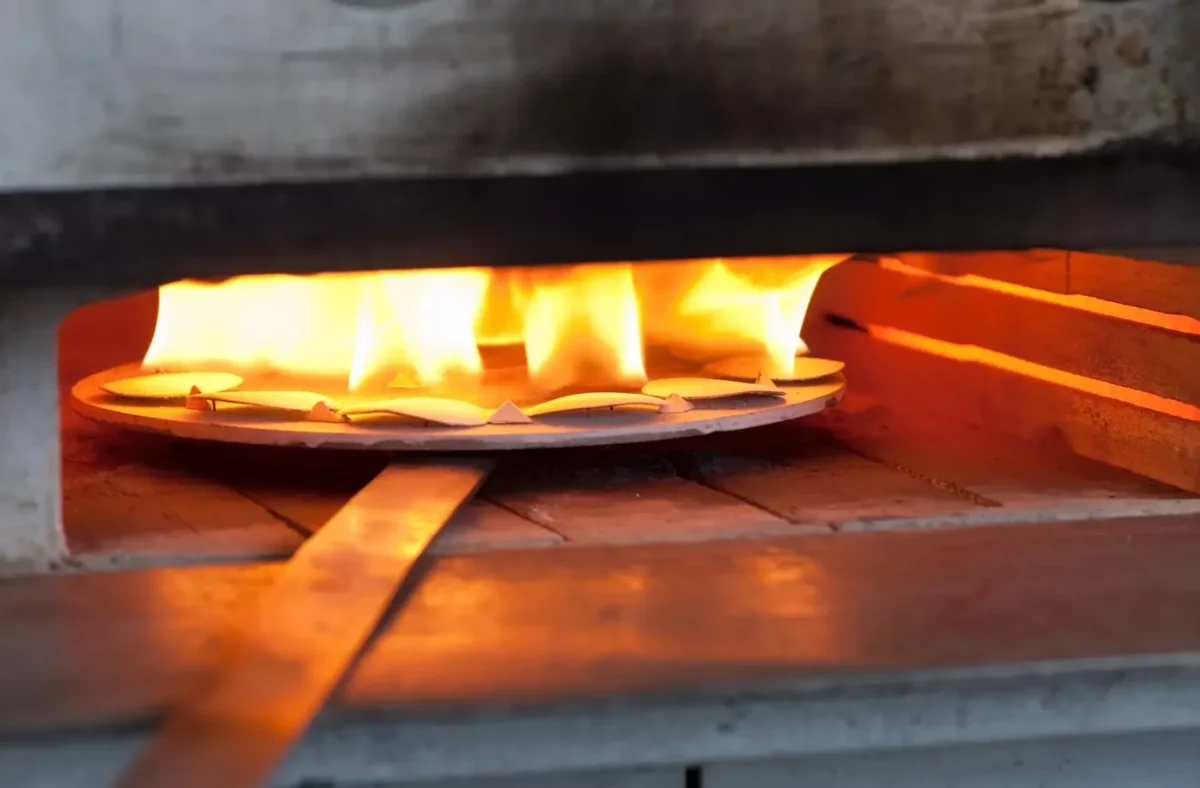

グラン・フー・エナメルダイヤル――何も許さない、火の芸術グラン・フー・エナメルダイヤルとは？簡単に言えば、粉砕したガラスを高温で溶かし、何層にもわたって焼成・ガラス化することで、時間も光も容易には届かない、深く、ほとんど液体のような表面を得たダイヤルです。もう少し正確に言えば、伝統時計製造における、最も報われにくく、同時に最も美しい仕事のひとつです。グラン・フー・エナメルダイヤルは、ラッカーのように輝こうとも、見事なサンレイ仕上げのように人を魅了しようともしていません。そこにあるのは別の何かです。存在感。光を帯びた冷たさ。写真よりも、実際に時計を手にしたときのほうがよくわかる光学的な密度です。本物の美しいものにありがちなことですが、これはアルゴリズムやせっかちな人々にとっては、あまり都合がよくありません。時計製造における「グラン・フー」とは？「グラン・フー」とは、通常、配合や色、工房によって750～900℃で行う、高温でガラス化させるエナメル技法を指します。エナメルは、シリカと金属酸化物を極細の粉末にした混合物で、金属の素地に塗布します。ダイヤルの場合、この素地には銅、銀、ときにはゴールドが使われます。その後、炉に入れます。粉末は溶け、ガラス化し、広がり、そして固まります。ここまでは優雅な説明です。現実には、ダイヤルが波打ったり、ひび割れたり、膨れたり、変色したり、微細な気泡に覆われたり、まるで高校の化学実験のような姿で炉から出てきたりします。グラン・フー・エナメルが美しいのは、難しいからです。実用的だからではありません。炉に入れるたびに、それは賭けです。職人は一層塗り、焼成し、冷却し、検査し、ときには研磨して、また繰り返します。焼成は3回、5回、8回、場合によってはそれ以上。完成したダイヤルは、粉末の厚み、湿度、温度、焼成時間、冷却速度といった、無数の小さな判断の積み重ねによって決まります。わずかな過剰も、すぐに代償を払うことになります。グラン・フー・エナメルダイヤルはどのように作られるのか？工程はマニュファクチュールによって異なりますが、大まかな手順はかなり共通しています。そしてそれこそが、エナメルダイヤルが決して他のダイヤルとまったく同じではない理由を物語っています。プレートの準備すべては薄い金属プレートから始まります。エナメルは内部応力を許さないため、完璧に準備しなければなりません。伝統的なダイヤルでは、ガラス化によって生じる応力のバランスを取るため、プレートの裏側にカウンターエナメルを施すことがよくあります。そうしなければ、火にかけたまま忘れられた古いフライパンのように、プレートが反り返ることもあります。エナメルの塗布粉末状に砕いたエナメルを洗浄し、ふるいにかけ、均一な層として載せていきます。技法によって、湿式または乾式で塗布します。職人はこれを「生きた素材」と呼びますが、今回はプレスリリース特有の気取った表現ではありません。粉末が粗すぎる、層が厚すぎる、表面の分布が不均一――それだけで最終的な仕上がりは純度を失います。炉での焼成そして、グラン・フーの瞬間が訪れます。ダイヤルが炉に入り、粉末はガラスへと変わり、色が姿を現す、あるいは化けの皮を剥がされます。とりわけ気まぐれな色もあります。たとえばグラン・フー・ホワイトは、わずかな不純物も、ほんの小さな表面の欠陥もすべて露呈させるため、手強い色です。ブルーには酸化物を精緻に制御する技術が求められます。ブラックは、見事な深みを得ることもあれば、絶望的なまでに平板になることもあります。研磨と仕上げ数回の焼成を経た後、完璧に平坦な表面を得るため、ダイヤルを砥石やダイヤモンドで研磨することがあります。インスクリプションはその後に印刷し、方法によってはさらに焼成します。インデックスは、時計のスタイルに応じて、ペイント、アプライド、あるいは別の方法で組み込まれます。いずれにしても課題は同じです。何時間も破綻の瀬戸際で積み重ねてきた仕事を、仕上げの数動作で台無しにしないことです。なぜグラン・フー・エナメルダイヤルはこれほど求められるのか？ほとんど何よりも美しく年を重ねるからです。ラッカーダイヤルは傷つき、くすみ、跡が残ることがあります。ガルバニックダイヤルは変化することがあり、それが美しい場合もあれば、そうでない場合もあります。一方、グラン・フー・エナメルダイヤルは、驚くほどの安定性を保ちます。古い塗料のように黄変せず、容易に色褪せず、光にも同じようには怯えません。ガラスなのです。衝撃には弱い。ですが、化学的には非常に安定しています。この永続性こそが、エナメルダイヤルを備えたヴィンテージウォッチのオーラを説明します。たとえば、歴史的なPatek Philippe Calatravaのいくつか、なかでも戦後のエナメルダイヤルの最高傑作のひとつとしてしばしば挙げられるRef.2526を思い浮かべてください。ダイヤルがひび割れもなく残っていると、周囲のケースより若く見えることさえあります。かなり不思議な光景です。時計は年を重ね、ダイヤルは耐え続けるのです。さらに、より個人的な理由もあります。エナメルには、工業的な製法では再現しにくい深みがあるのです。光は単に表面で跳ね返るのではなく、素材の中へ入り込み、そこから戻ってくるように見えます。美しいグラン・フー・ホワイトのダイヤルでは、黒い数字が鉱物質のミルクの上に浮かんでいるように映ります。ブルーなら、色はほとんど夜のような密度を帯びることがあります。グラン・フー、ラッカー、セラミック――違いは何か？混同されることは少なくありません。しかも、ときにはもう少し言葉を慎重に選んでもよさそうな熱意で、それが助長されています。光沢のあるダイヤルがすべてエナメルダイヤルというわけではありません。美しいブラックラッカーが、紹介文の中で炉に出会ったからといって、「グラン・フー」になるわけでもありません。単純に優劣をつける話ではありません。Urushiラッカーは心を揺さぶるほど美しいことがあります。セラミックダイヤルは、技術的に魅力的です。しかしグラン・フー・エナメルは別の領域に属します。多くを失うことを受け入れ、わずかな成功を得る、時計の芸術工芸の世界です。エナメルダイヤルの主な種類グラン・フーは、ひとつの美学に限定されません。いくつもの方向へと道を開く技法であり、簡素なものもあれば、率直に言って非常に技巧的なものもあります。単色エナメル…
